Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

17 de noviembre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/10/2025
Fecha de medición final: 31/10/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango permitido de ±5%; sin embargo, se registraron caídas de tensión notorias en varios momentos. La más significativa ocurrió el 7 de octubre a las 19:00 h, con una disminución del 8.98%. En este periodo se detectaron 6 caídas de tensión entre el 6% y el 9%. Este fenómeno se ha observado en todos los meses anteriores, que van desde los 6 hasta los 14 eventos.

  • Los desbalances de tensión y corriente se mantuvieron dentro de los valores normativos, con máximos de 0.505% en tensión y 6% en corriente, similares a los resultados del mes anterior, lo que indica condiciones adecuadas de balance en la operación de la planta.

  • El factor de potencia se mantuvo prácticamente todo el tiempo en 0.99 en atraso, lo cual constituye una condición óptima desde el punto de vista operativo.

Importante

  • El comportamiento de las armónicas de corriente siguió el patrón esperado, con predominancia de la 5ª armónica, seguida de las 7ª, 11ª, 3ª, 13ª y 17ª, entre otras. El THD de corriente promedio fue de 8.4%, menos al mes anterior de 8.86%.

  • En cuanto a las armónicas de tensión, la de mayor magnitud fue la 7ª, seguida de la 5ª, 11ª, 13ª, 3ª, 9ª, 17ª, 19ª, 23ª, 25ª y 47ª. El THD promedio de tensión fue de 1.8% similar al 1.83% del mes anterior.

  • Se recomienda verificar que la armónica 7ª no corresponda a un fenómeno de resonancia, así como dar seguimiento a las armónicas de orden superior (≥23ª) para evitar incrementos en los próximos meses.

  • En términos generales, el comportamiento armónico se mantuvo similar al de los meses anteriores.

Precaución

  • Las variaciones de tensión en el nivel de 34.5 kV deben considerarse de atención, ya que en este mes se registraron 6 caídas de tensión, mientras que en los meses anteriores fueron 6, 6, 2 y 14, respectivamente.

  • Los índices de flicker permanecieron por debajo de los límites máximos establecidos durante dos meses consecutivos, lo cual es positivo.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 34982.72 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.18 0 - 5 %
THDi % 10.33 ---
Flicker Pst 0.21 0-1 p.u.
Flicker Plt 0.64 0-0.8 p.u.
Desbalance Dv % 0.4 0 - 2 %
Desbalance Di % 3.98 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
3,605.63 4,262.85 5,339.91 5,257.24 5,873.97 6,057.78 6,356.81
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
350.36 515.23 733.22 722.86 866.22 911.69 988.83
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
3,635.03 4,297.24 5,390.93 5,306.88 5,934.58 6,119.80 6,433.05
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 0.99
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.01 1.34 1.82 1.80 2.18 2.30 2.66
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.29 6.61 8.00 8.17 10.33 11.69 13.42
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.06 0.16 0.27 0.28 0.40 0.44 0.50
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.71 1.46 2.56 2.62 3.98 5.00 6.00
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.04
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,545.86 34,141.28 35,120.60 34,982.72 35,560.39 35,724.86 35,948.93
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
57.45 70.69 89.25 88.01 99.65 103.75 110.98
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.08 0.13 0.16 0.21 0.54 13.94
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.06 0.10 0.14 0.23 0.64 2.46 6.09

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :3606 Min. :350 Min. :3635 Min. :0.99
1st Qu.:5072 1st Qu.:672 1st Qu.:5118 1st Qu.:0.99
Median :5340 Median :733 Median :5391 Median :0.99
Mean :5257 Mean :723 Mean :5307 Mean :0.99
3rd Qu.:5560 3rd Qu.:793 3rd Qu.:5614 3rd Qu.:0.99
Max. :6357 Max. :989 Max. :6433 Max. :0.99

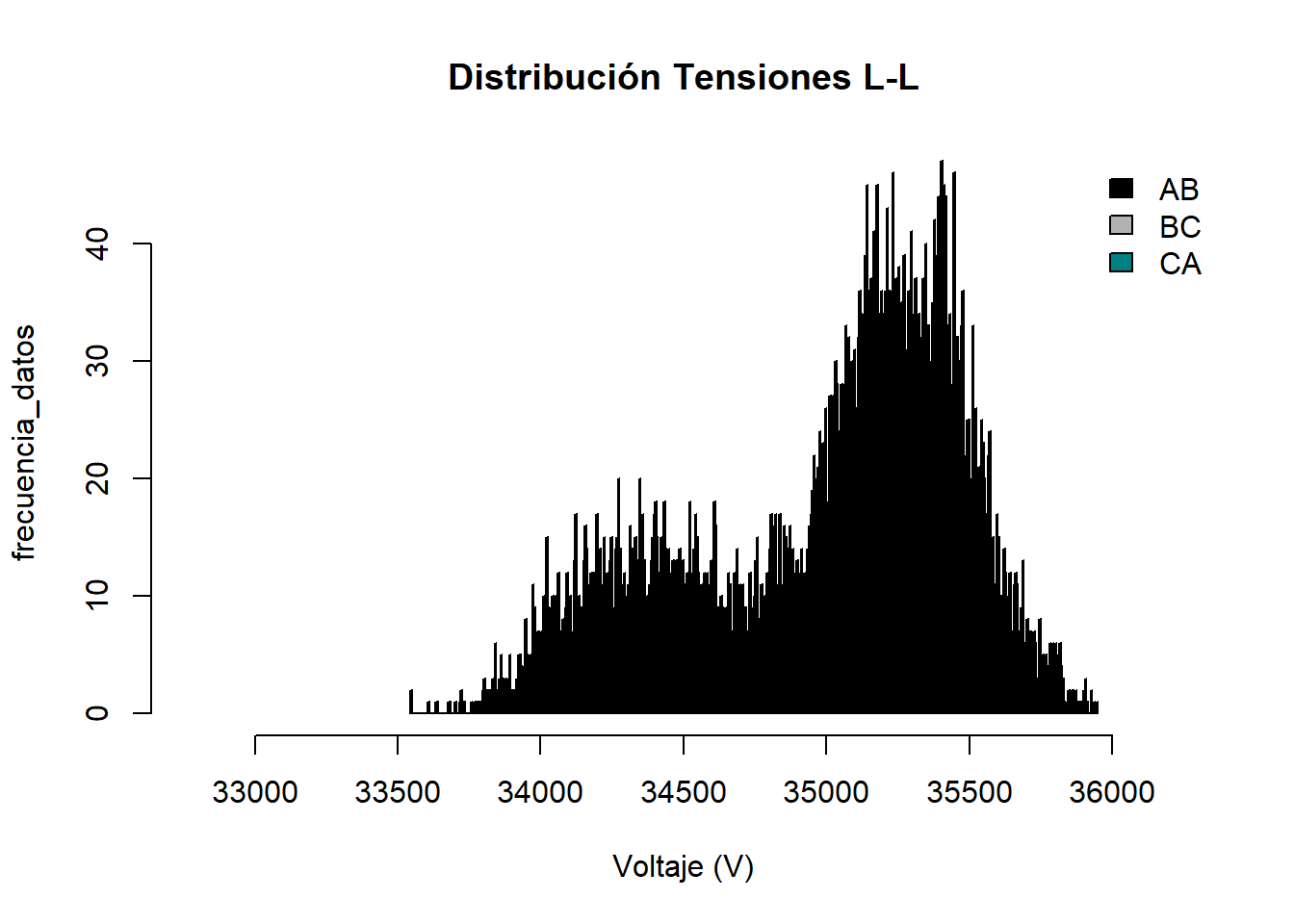

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :33546 Min. :33771 Min. :33676
1st Qu.:34519 1st Qu.:34722 1st Qu.:34636
Median :35038 Median :35261 Median :35109
Mean :34879 Mean :35093 Mean :34976
3rd Qu.:35215 3rd Qu.:35432 3rd Qu.:35304
Max. :35716 Max. :35949 Max. :35844

Sección: Corrientes RMS

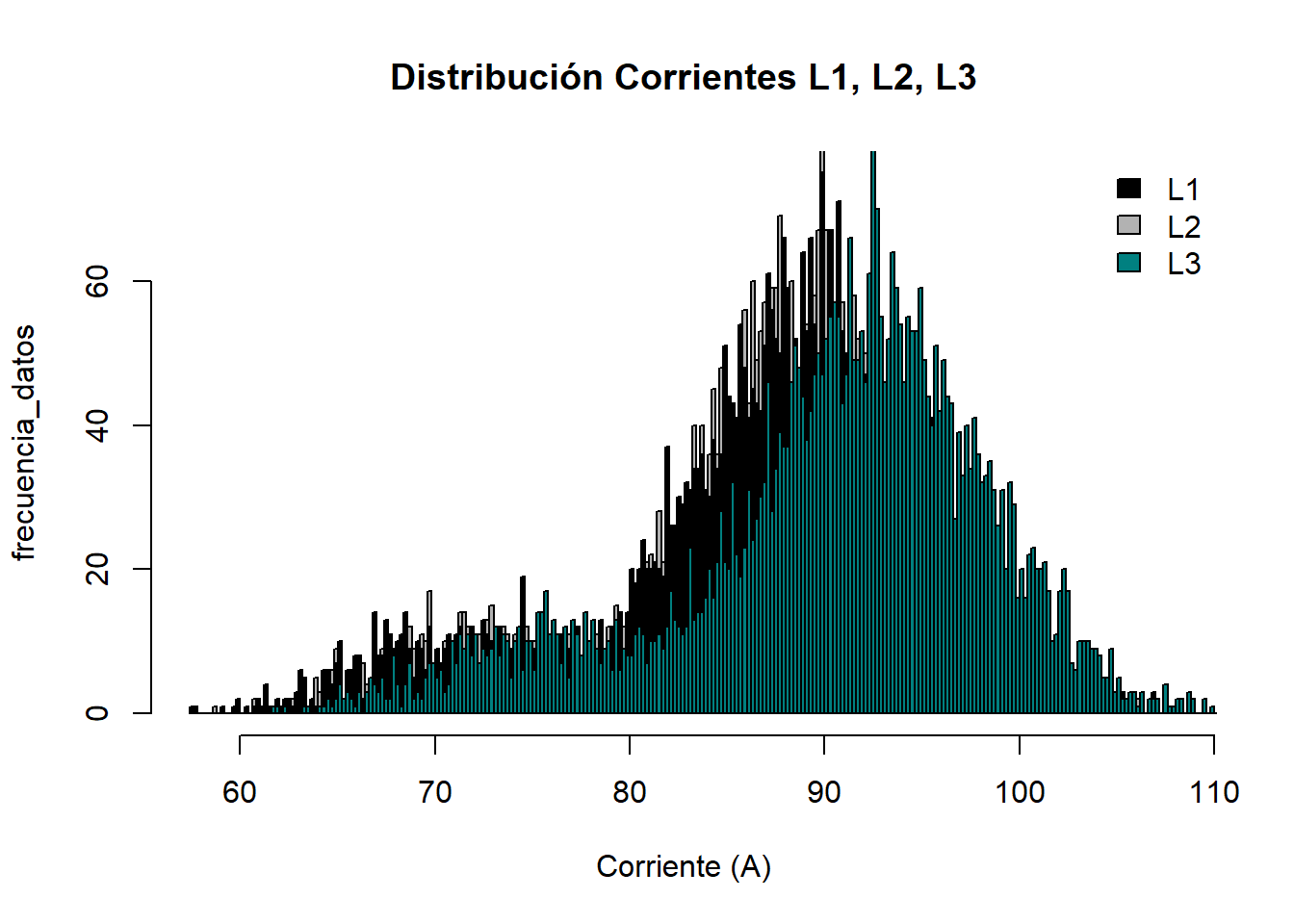

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 57 Min. : 59 Min. : 62
1st Qu.: 83 1st Qu.: 83 1st Qu.: 87
Median : 88 Median : 88 Median : 92
Mean : 87 Mean : 87 Mean : 90
3rd Qu.: 92 3rd Qu.: 92 3rd Qu.: 96
Max. :108 Max. :107 Max. :111

Sección: Desbalances

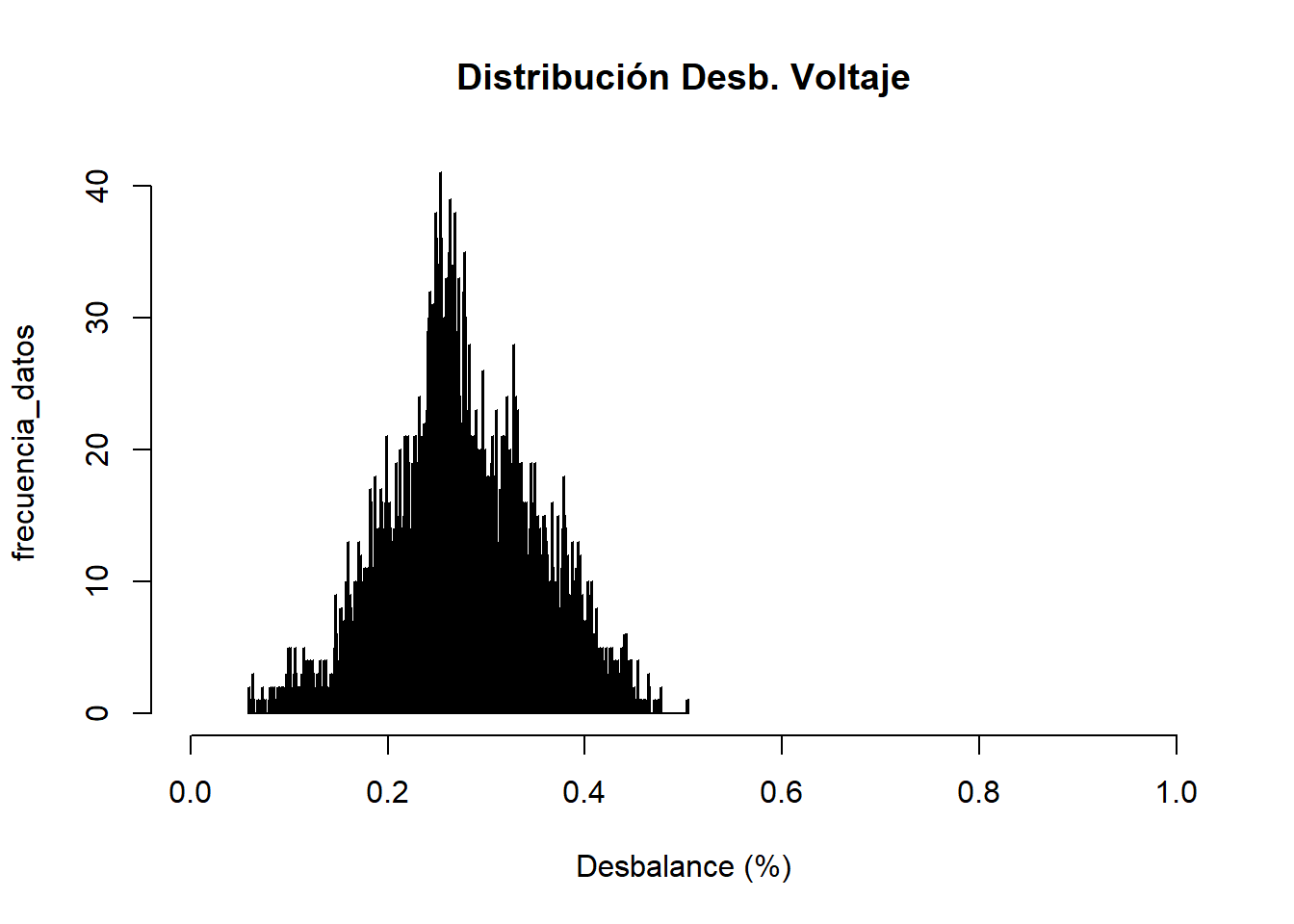

Estadistica Descriptiva Desbalance de Voltaje y Corriente

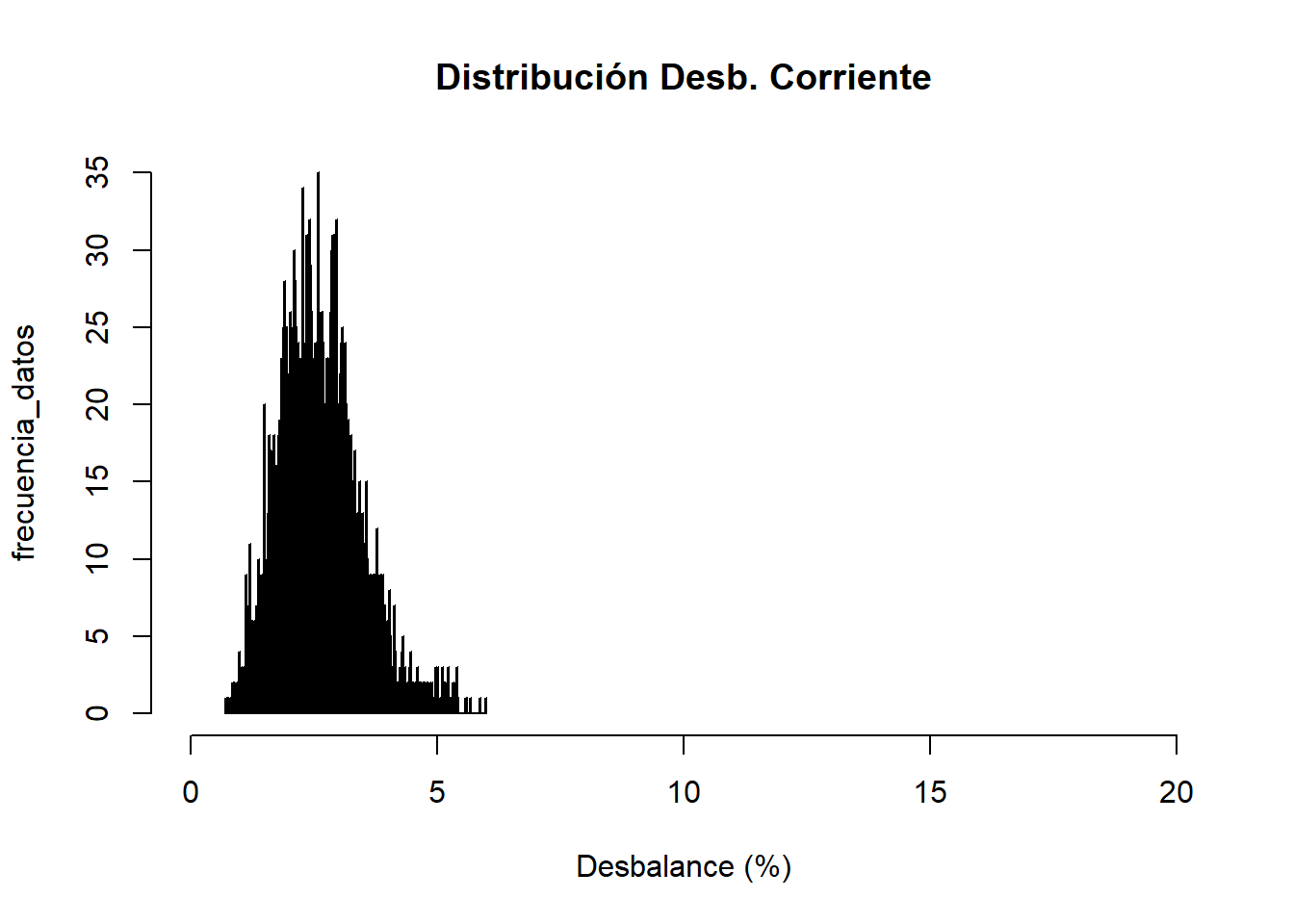

Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.71 Min. :0.059
1st Qu.:2.04 1st Qu.:0.230
Median :2.56 Median :0.271
Mean :2.62 Mean :0.277
3rd Qu.:3.09 3rd Qu.:0.328
Max. :6.00 Max. :0.505

Sección: Frecuencia

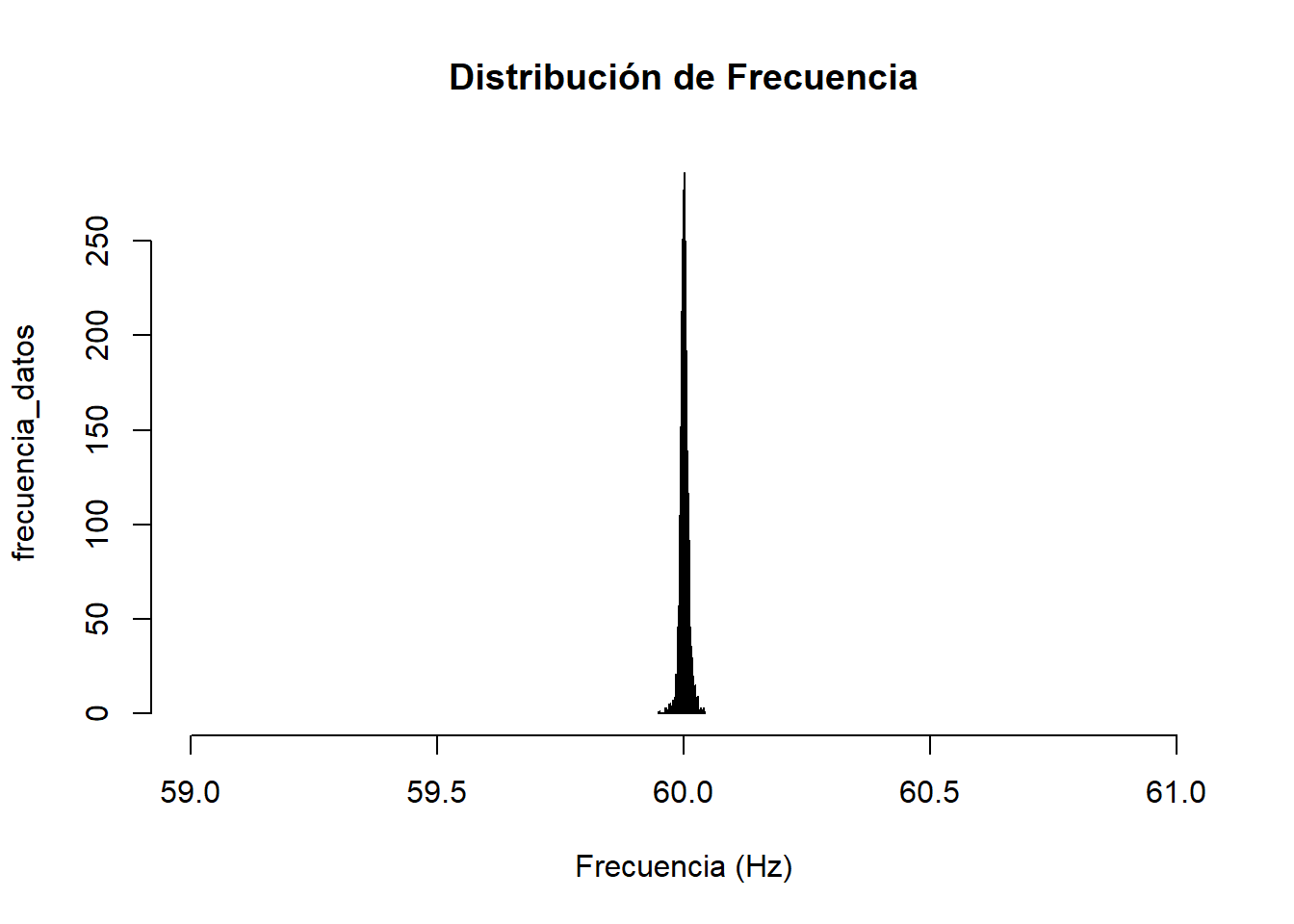

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.04

Sección: Flickers

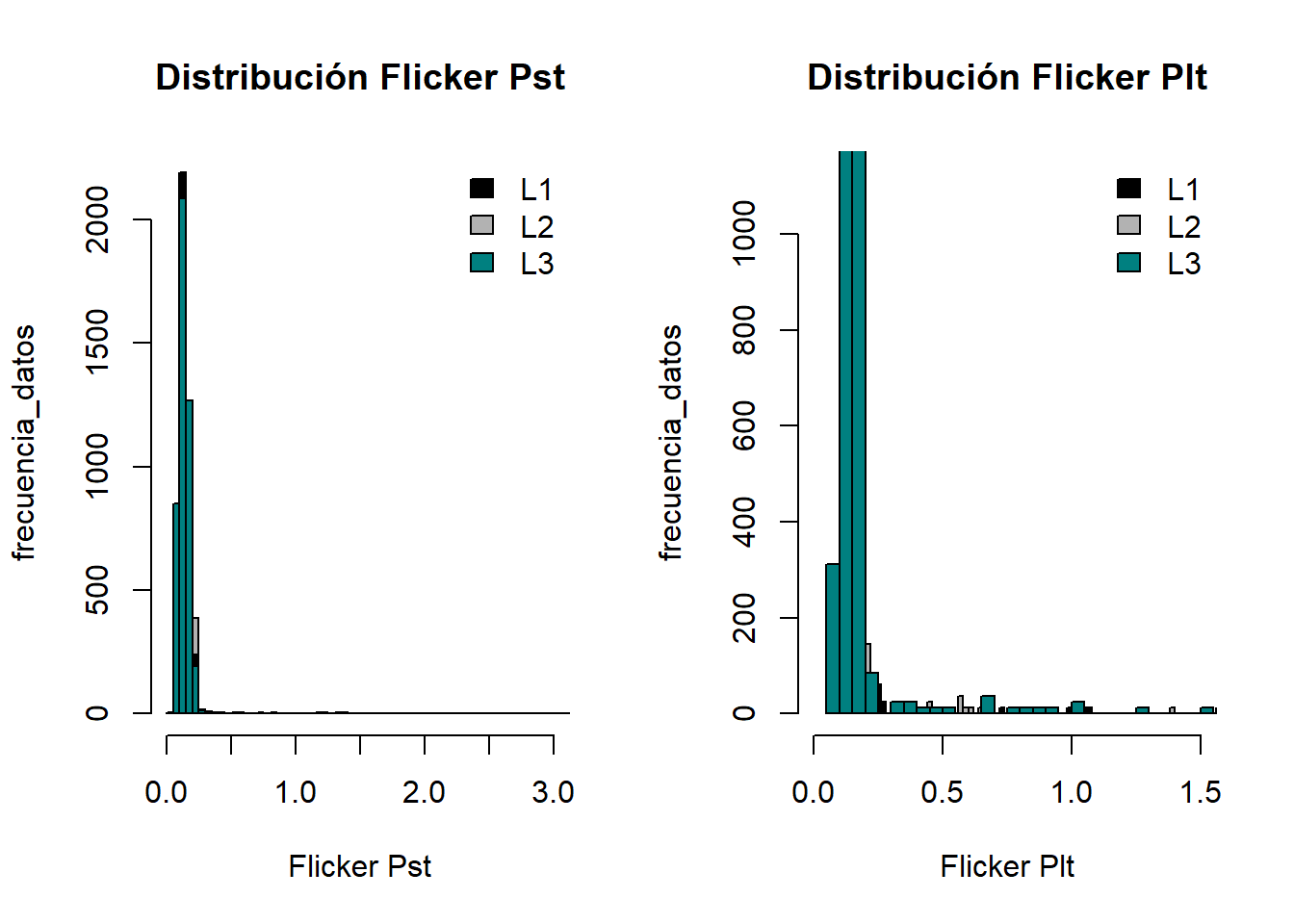

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0420 Min. :0.0420 Min. : 0.0490 Min. :0.0660 Min. :0.064 Min. :0.0640
1st Qu.:0.1080 1st Qu.:0.1080 1st Qu.: 0.1080 1st Qu.:0.1220 1st Qu.:0.124 1st Qu.:0.1250
Median :0.1320 Median :0.1330 Median : 0.1330 Median :0.1420 Median :0.146 Median :0.1430
Mean :0.1617 Mean :0.1606 Mean : 0.1599 Mean :0.2360 Mean :0.225 Mean :0.2286
3rd Qu.:0.1590 3rd Qu.:0.1670 3rd Qu.: 0.1620 3rd Qu.:0.1673 3rd Qu.:0.177 3rd Qu.:0.1660
Max. :7.2230 Max. :9.8310 Max. :13.9400 Max. :3.6300 Max. :5.228 Max. :6.0890

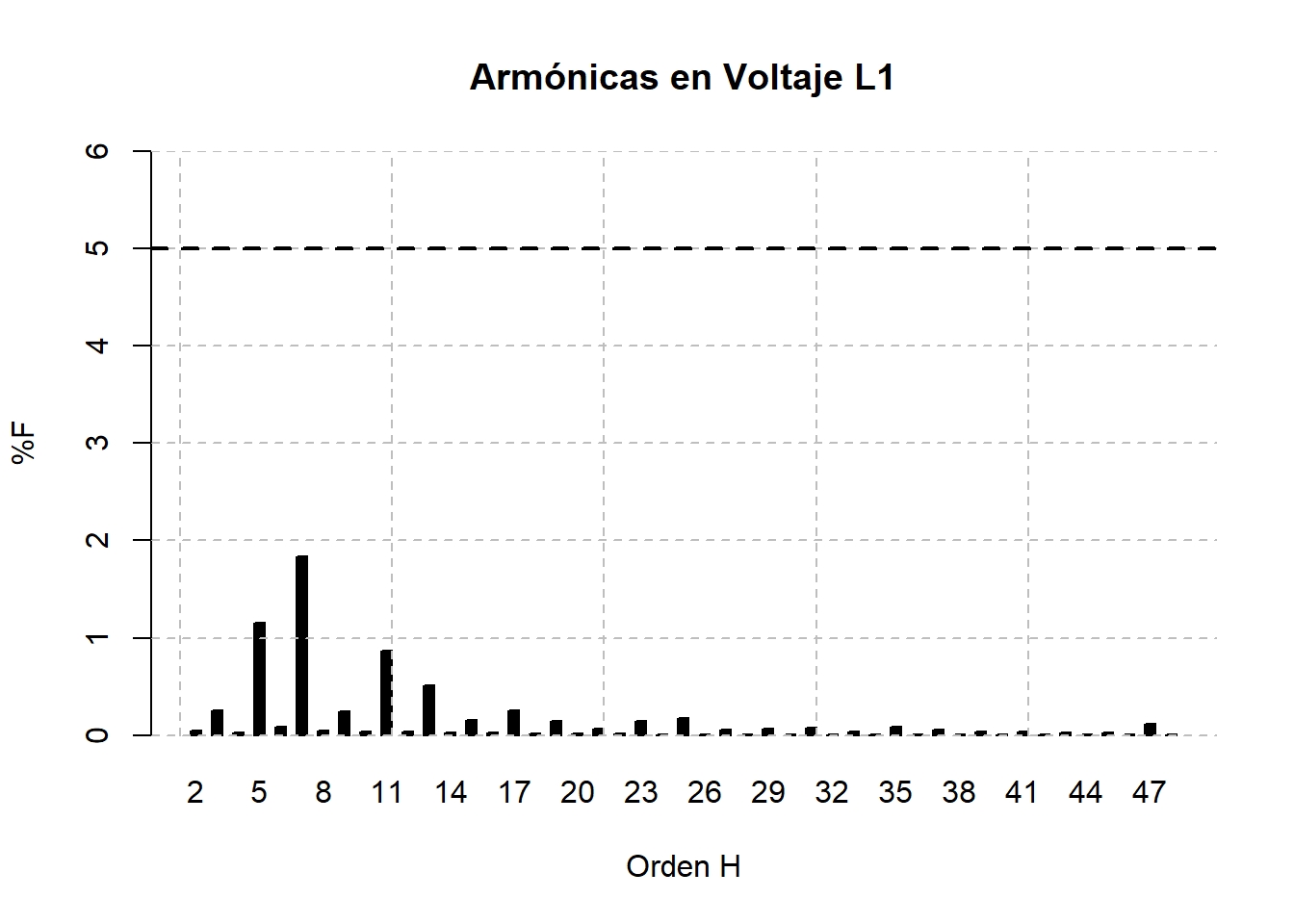

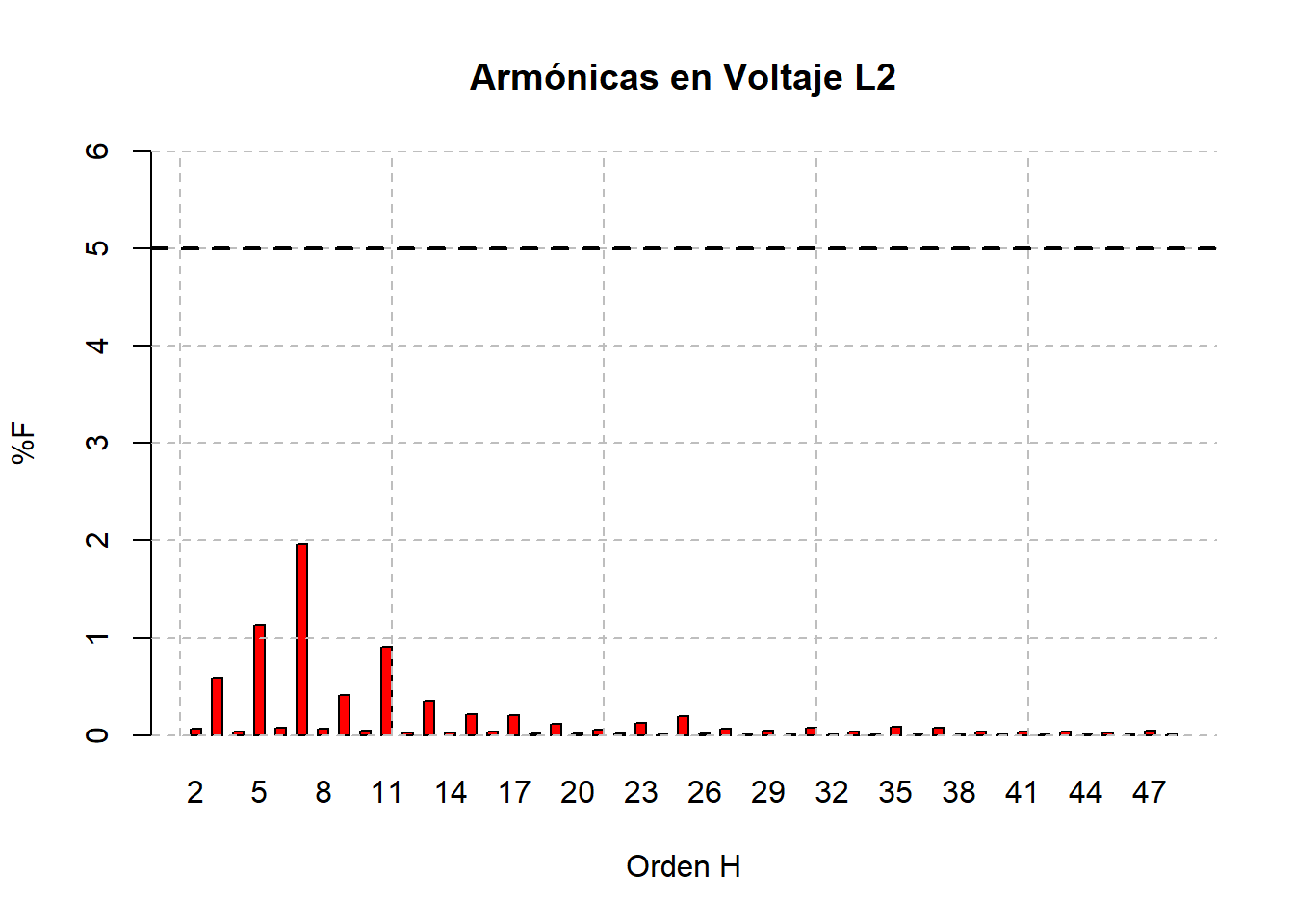

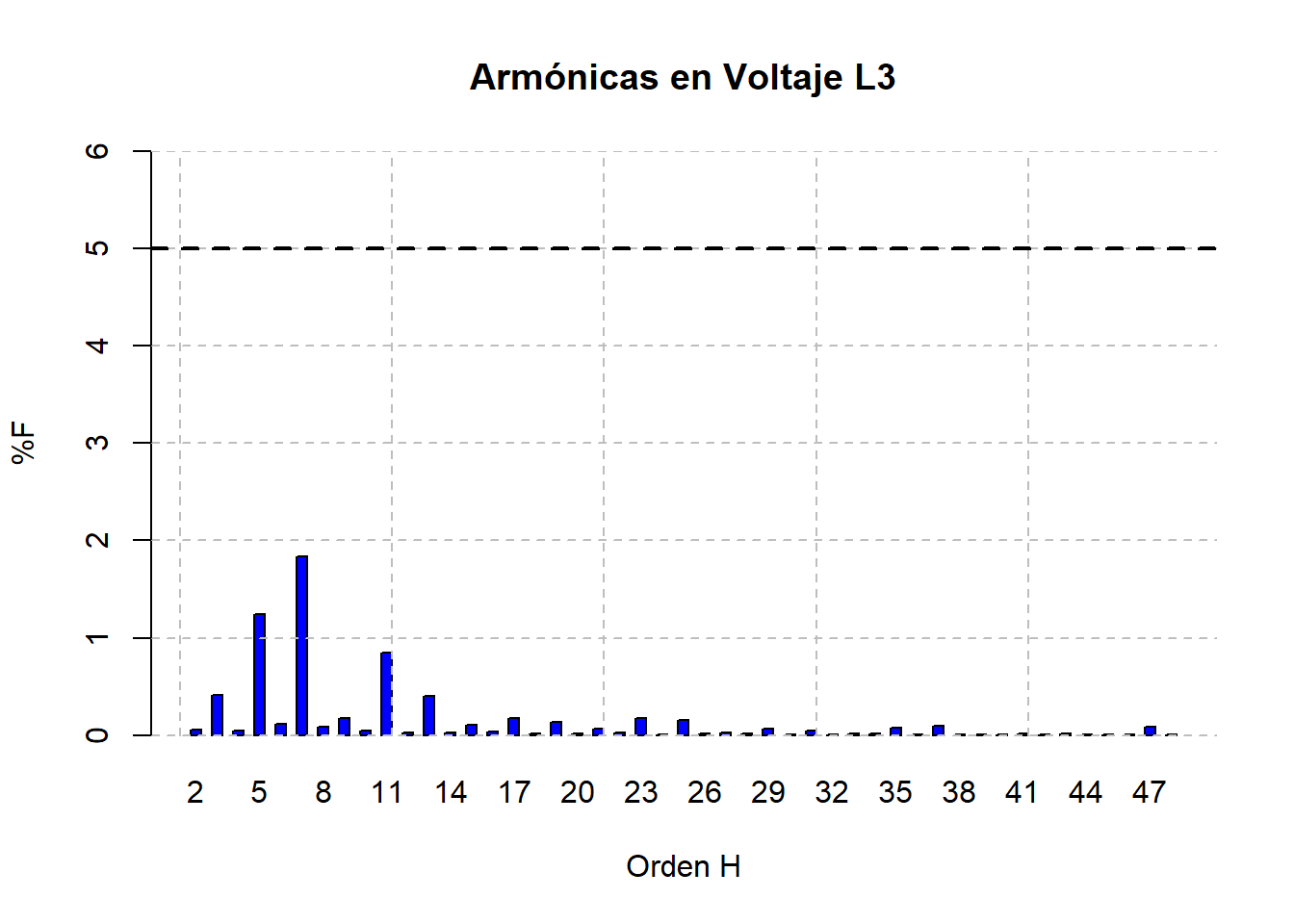

Sección: Armónicas en Voltaje

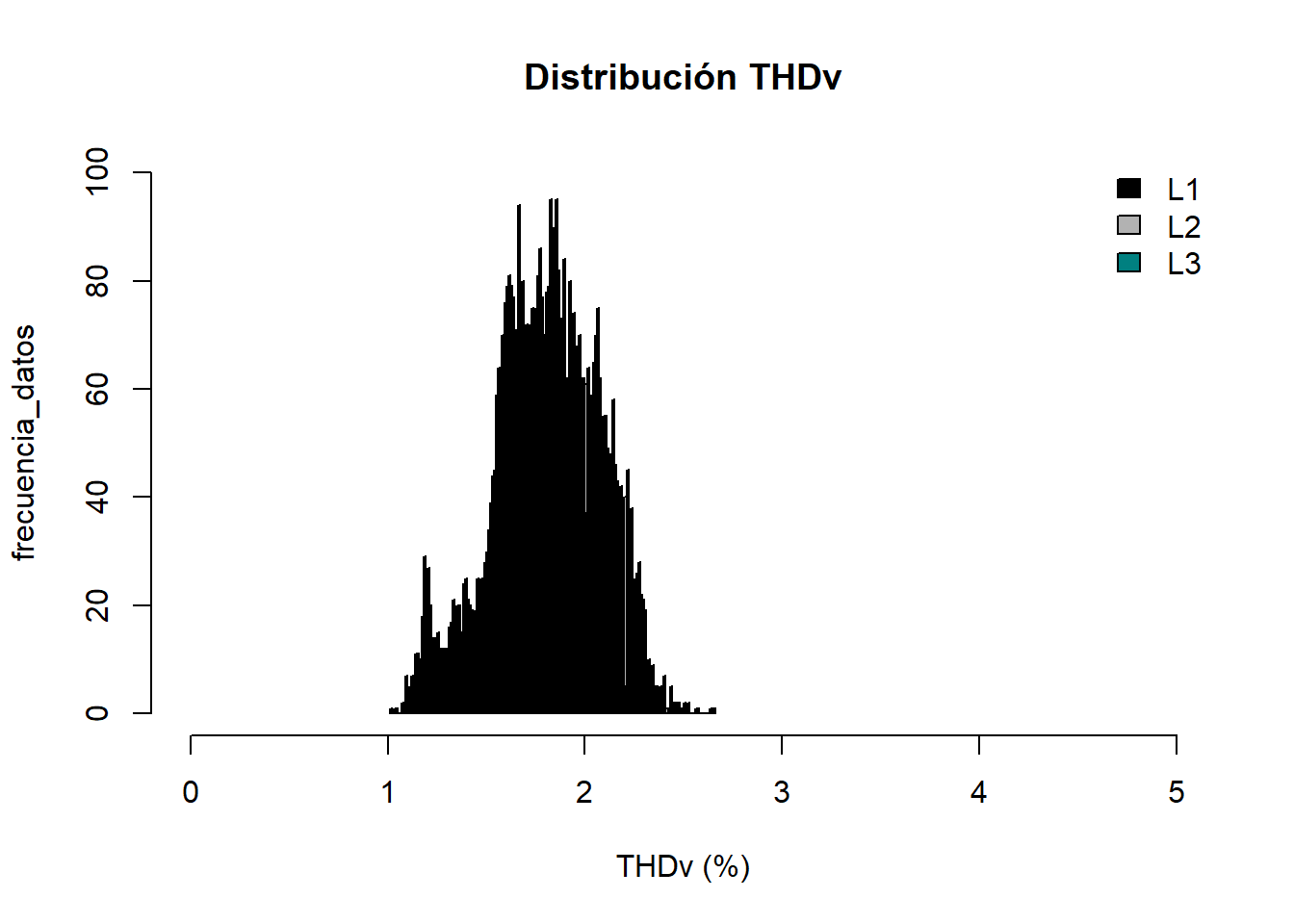

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.0 Min. :1.2 Min. :1.0
1st Qu.:1.6 1st Qu.:1.7 1st Qu.:1.7
Median :1.7 Median :1.9 Median :1.8
Mean :1.7 Mean :1.9 Mean :1.8
3rd Qu.:1.9 3rd Qu.:2.1 3rd Qu.:2.0
Max. :2.5 Max. :2.7 Max. :2.4

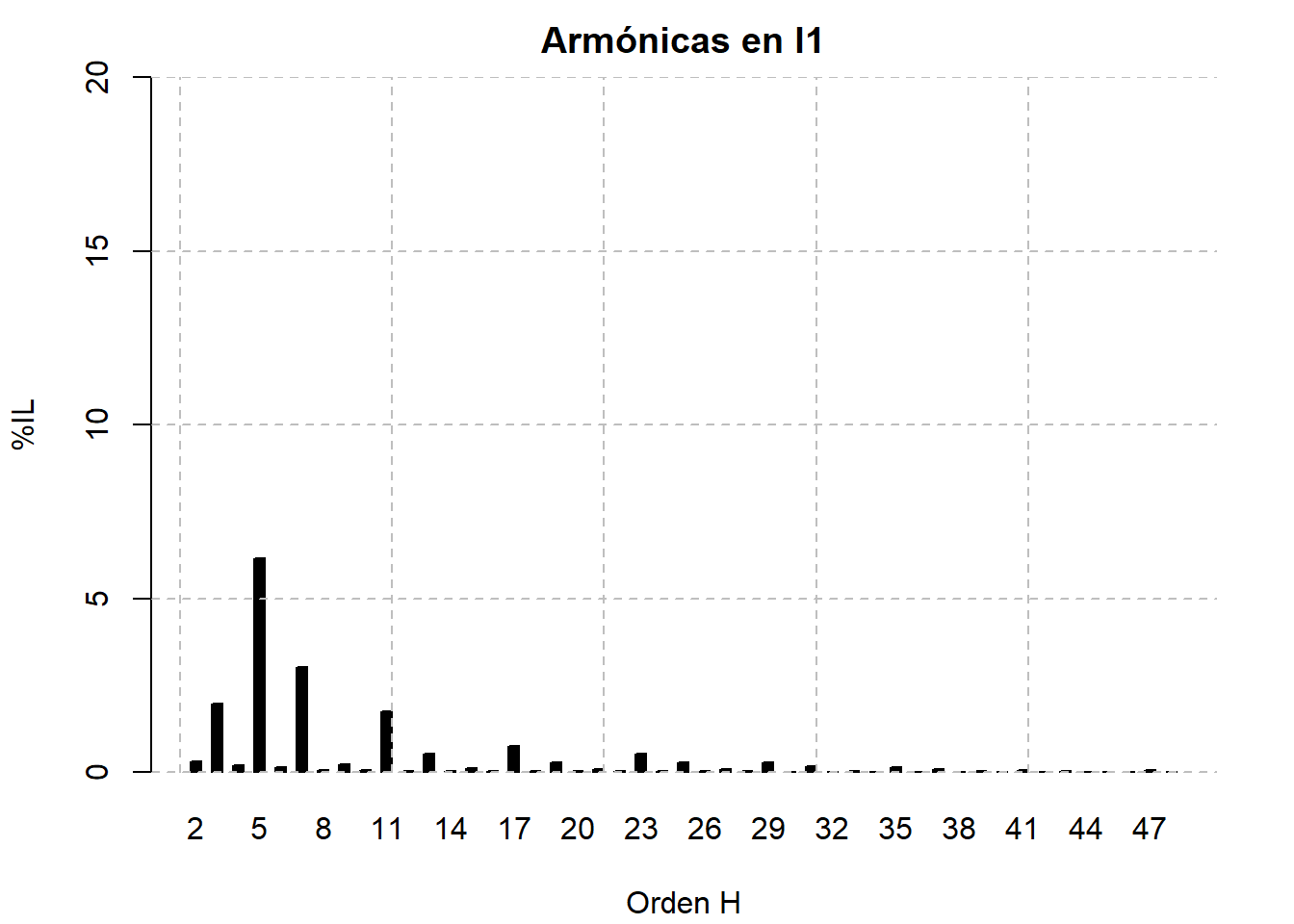

Sección: Armónicas en Corriente

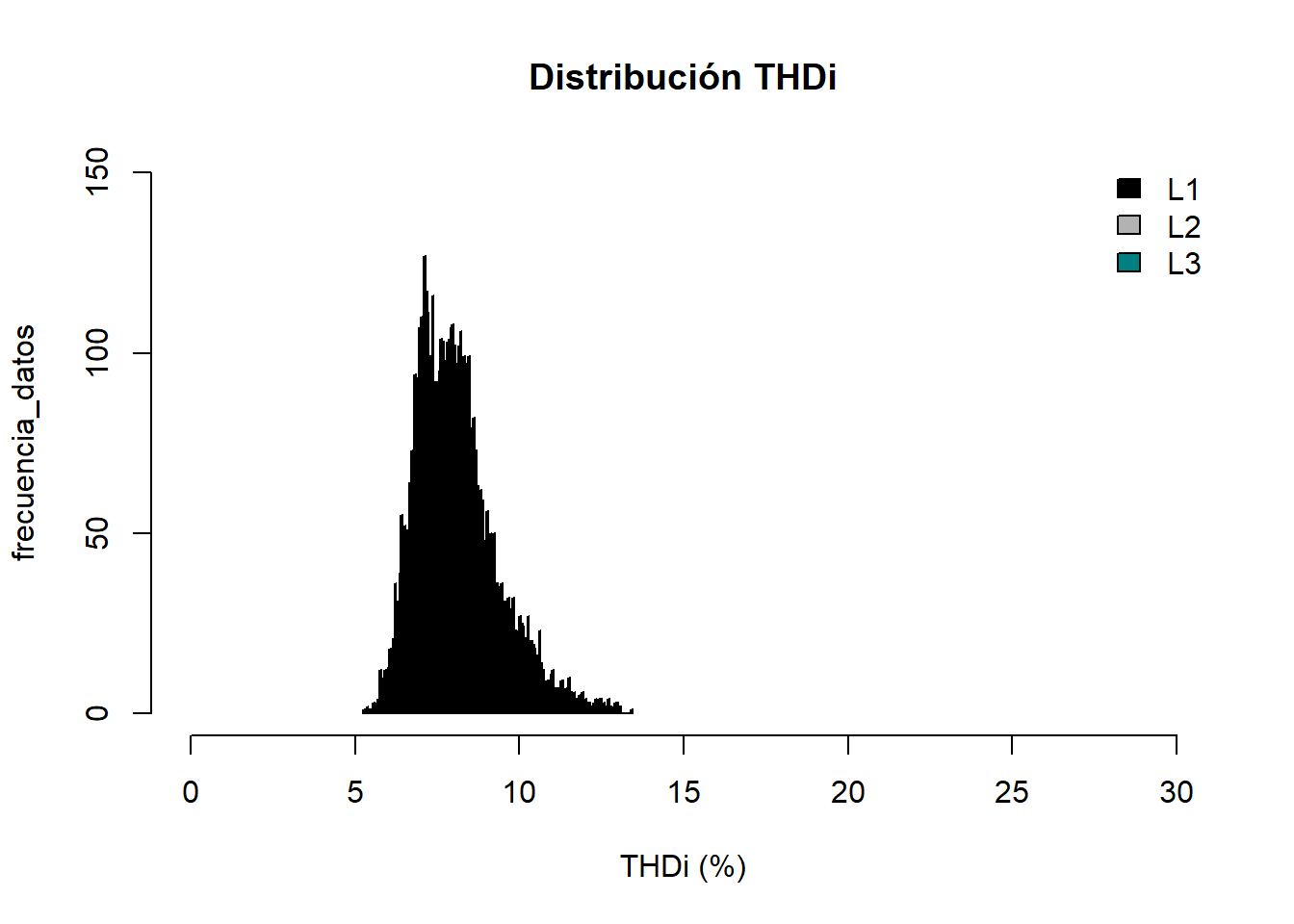

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.7 Min. : 5.8 Min. : 5.3
1st Qu.: 7.6 1st Qu.: 7.6 1st Qu.: 7.0
Median : 8.2 Median : 8.2 Median : 7.6
Mean : 8.4 Mean : 8.4 Mean : 7.7
3rd Qu.: 8.9 3rd Qu.: 9.0 3rd Qu.: 8.3
Max. :13.4 Max. :12.9 Max. :11.8
