Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

17 de noviembre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Demanda Contratada: 7500 kW
Corriente de Demanda Máxima \(I_L\): 108.16 A
Corriente Máxima de Corto Circuito \(Icc\): 3.05 kA
Transformador del Tablero: 10 Transf.de 2500 kVA 34.5kV/480V, D-Y, X 7%
Medición: Mensual
Fecha de medición inicial: 01/10/2025
Fecha de medición final: 31/10/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 34.983 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 6.97 CUMPLE APLICA
Flicker Pst 0.21 CUMPLE APLICA
Flicker Plt 0.64 CUMPLE APLICA
Desbalance Dv % 0.4 CUMPLE APLICA
Desbalance Di % 2.62 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • Al centro de carga le aplican todos los criterios del Código de Red. De acuerdo con las mediciones de este mes, cumple con todos los requerimientos.

  • La DATD medida fue de 6.97%, inferior al límite máximo permitido de 8%. En meses previos se registraron valores de 7.59%, 8.02%, 8.21%, 7.68% y 7.7%.

  • El flicker de larga duración (Plt) alcanzó 0.64 durante el 95% del tiempo de medición, por debajo del límite máximo de 0.8. El flicker de corta duración (Pst) alcanzó un valor de 0.21 muy por debajo de límite máximo de 1.0.

  • El centro de carga cumple con todos los requerimientos del código de red al igual que en el mes anterior.

Importante

  • El centro de carga cuenta con bancos automáticos de capacitores instalados en todos los transformadores. Algunos disponen de reactores de rechazo, mientras que otros se reportan como filtros, sin especificación de la armónica a eliminar. En meses anteriores se observó un incremento de la 5ª armónica, en este mes se presentó un ligero decremento en la armónica 5ª, se recomienda seguir observando con detenimiento el comportamiento de esta armónica.

  • En la subestación principal, se debe verificar la existencia y correcta operación de relevadores de tensión (27/59) y de frecuencia (81), confirmando que sus ajustes estén dentro de los rangos establecidos en el Código de Red. Asimismo, se debe asegurar que el fusible principal de la subestación cuente con capacidad interruptiva superior a la corriente de cortocircuito de 3.05 kA.

  • Dado que se trata de un Usuario Calificado, le aplica todo lo relativo a los sistemas de comunicación TIC, por lo que debe garantizarse que dicho sistema opere adecuadamente y cumpla con lo establecido en la normativa.

Precaución
  • Aunque en este mes las caídas de tensión fueron menos críticas, el fenómeno persiste y debe atenderse. Es importante verificar que estas caídas de tensión no estén afectando el funcionamiento de equipos sensibles en el centro de carga, y si fuera el caso, realizar un análisis detallado para identificar las causas de estas caídas de tensión.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
3,605.63 4,262.85 5,339.91 5,257.24 5,873.97 6,057.78 6,356.81
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
350.36 515.23 733.22 722.86 866.22 911.69 988.83
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
3,635.03 4,297.24 5,390.93 5,306.88 5,934.58 6,119.80 6,433.05
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 0.99
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.01 1.34 1.82 1.80 2.18 2.30 2.66
TDD (%)
min. p5 p50 mean. p95 p99 max.
4.59 5.40 6.15 6.16 6.97 7.35 8.10
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.06 0.16 0.27 0.28 0.40 0.44 0.50
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.71 1.46 2.56 2.62 3.98 5.00 6.00
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.04
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,545.86 34,141.28 35,120.60 34,982.72 35,560.39 35,724.86 35,948.93
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
57.45 70.69 89.25 88.01 99.65 103.75 110.98
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.08 0.13 0.16 0.21 0.54 13.94
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.06 0.10 0.14 0.23 0.64 2.46 6.09

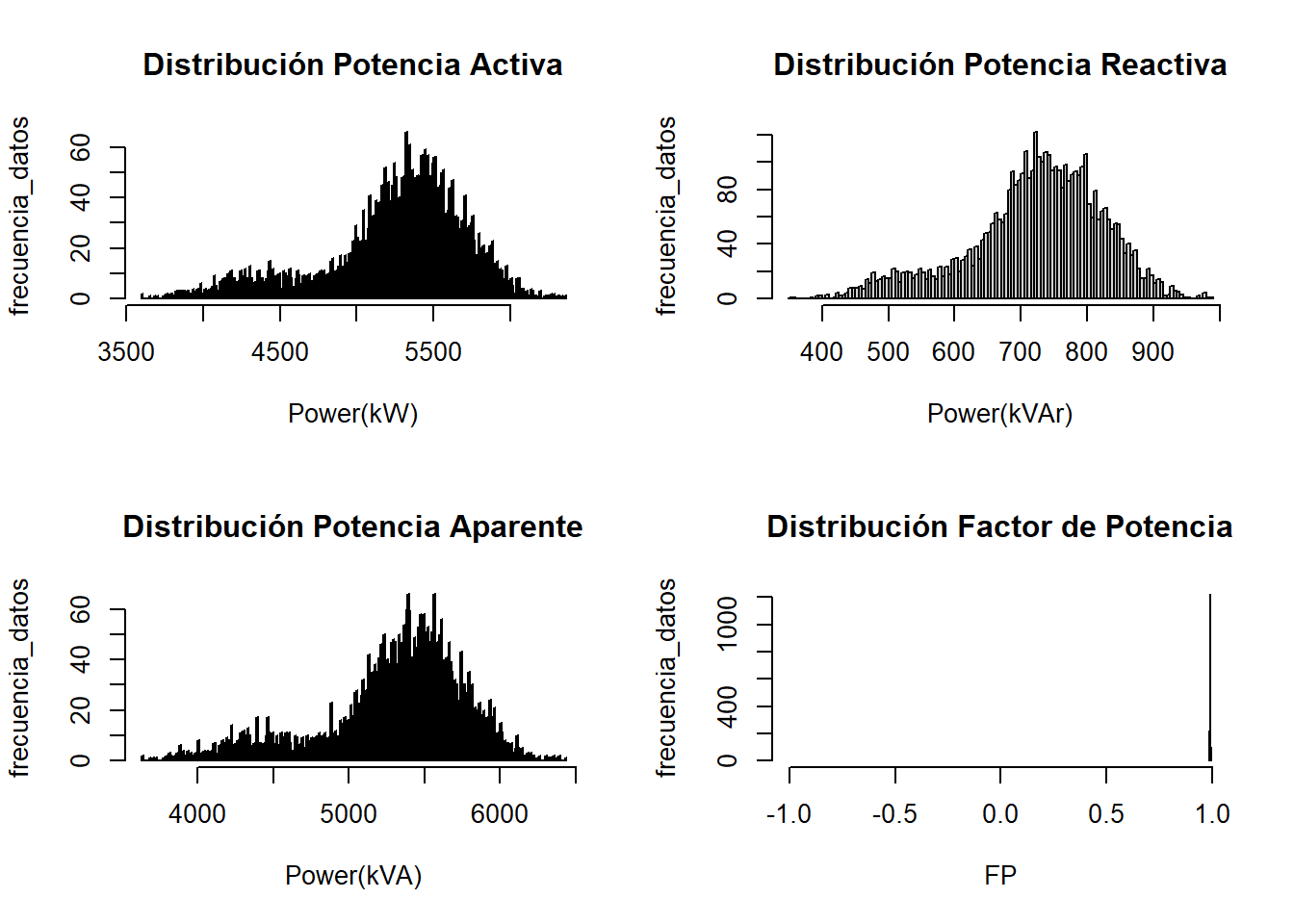

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :3606 Min. :350 Min. :3635
1st Qu.:5072 1st Qu.:672 1st Qu.:5118
Median :5340 Median :733 Median :5391
Mean :5257 Mean :723 Mean :5307
3rd Qu.:5560 3rd Qu.:793 3rd Qu.:5614
Max. :6357 Max. :989 Max. :6433
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1

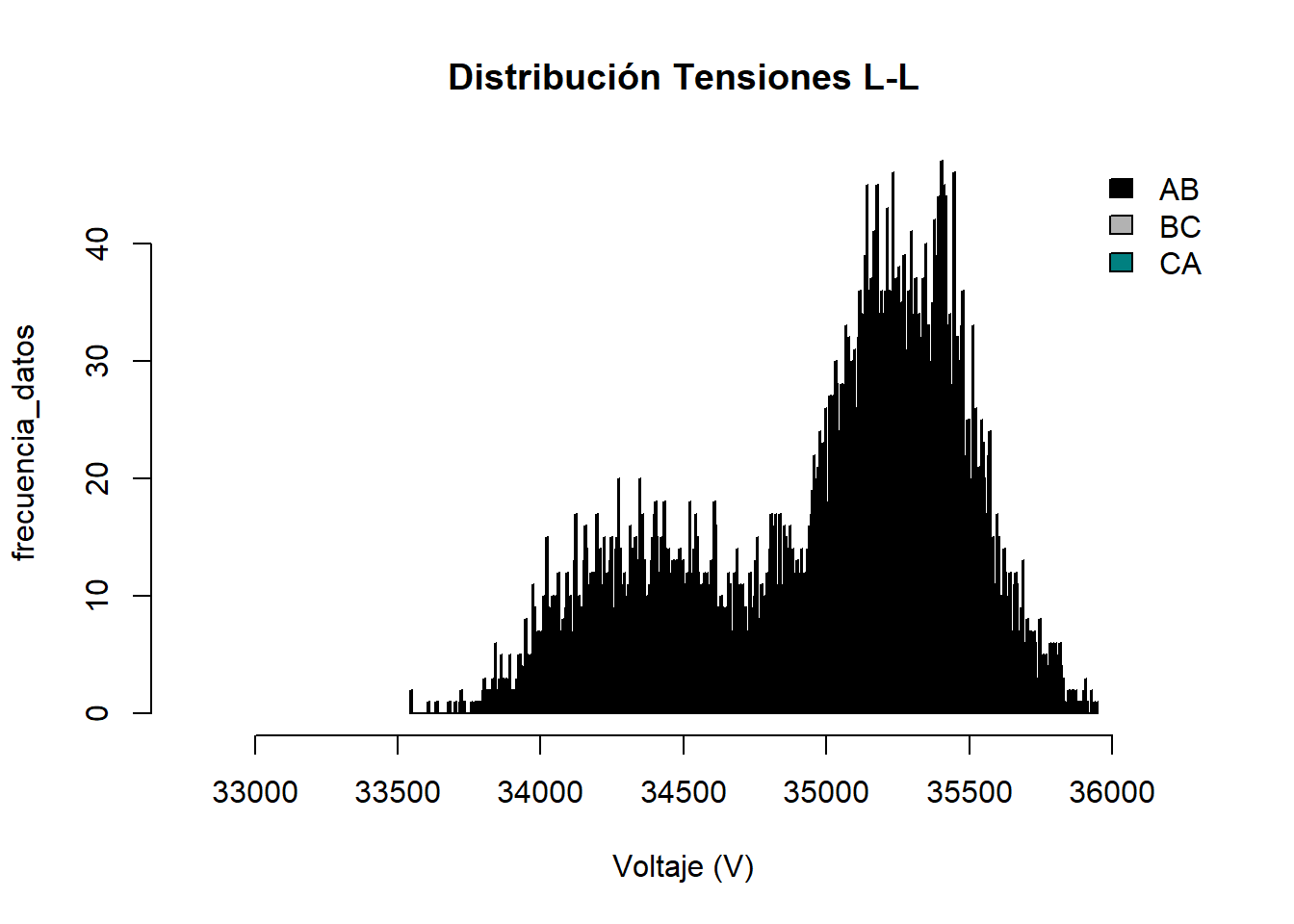

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :33546 Min. :33771 Min. :33676
1st Qu.:34519 1st Qu.:34722 1st Qu.:34636
Median :35038 Median :35261 Median :35109
Mean :34879 Mean :35093 Mean :34976
3rd Qu.:35215 3rd Qu.:35432 3rd Qu.:35304
Max. :35716 Max. :35949 Max. :35844
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
33545.86 34141.28 35120.6 34982.72 35560.39 35724.86 35948.93

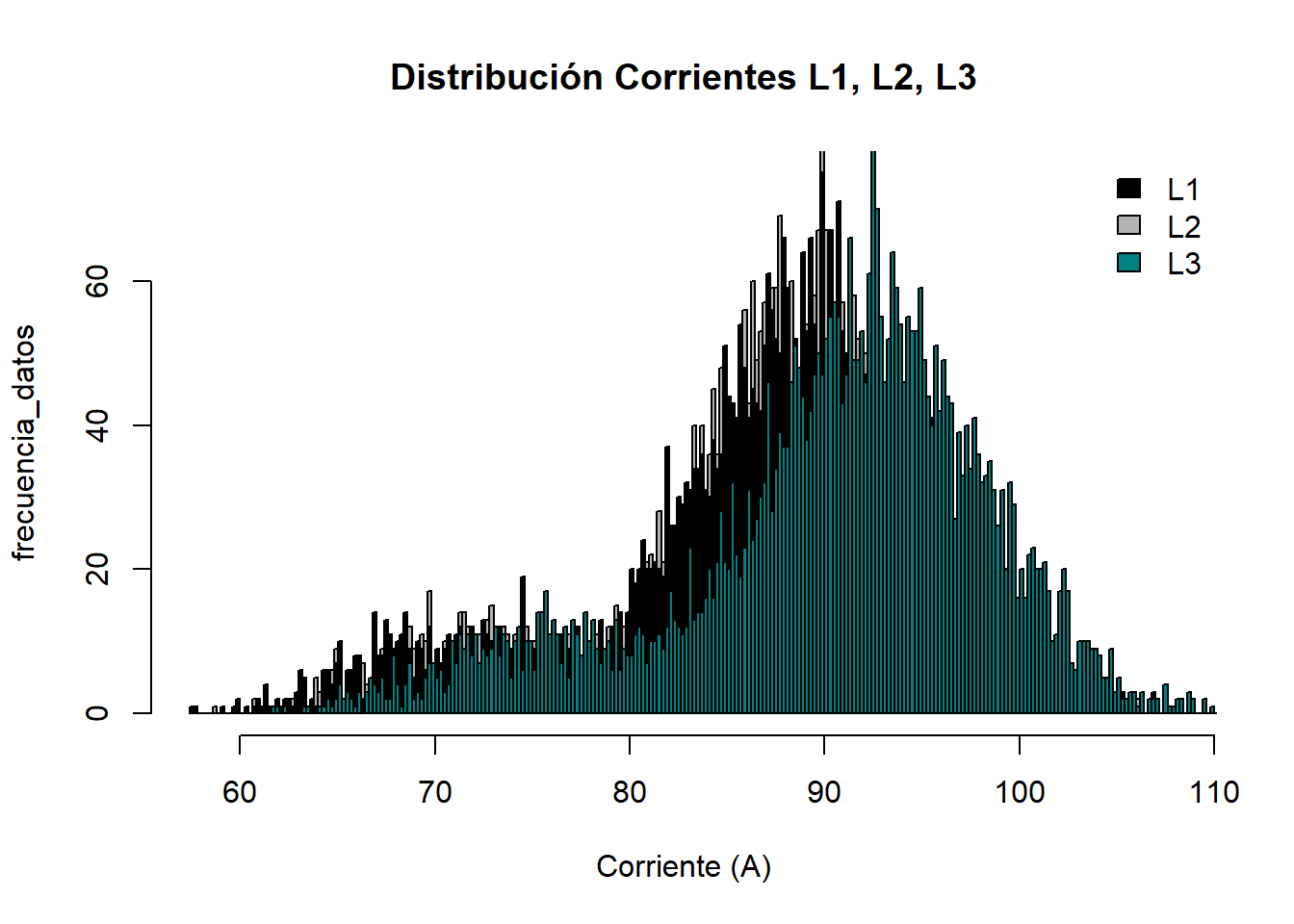

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 57 Min. : 59 Min. : 62
1st Qu.: 83 1st Qu.: 83 1st Qu.: 87
Median : 88 Median : 88 Median : 92
Mean : 87 Mean : 87 Mean : 90
3rd Qu.: 92 3rd Qu.: 92 3rd Qu.: 96
Max. :108 Max. :107 Max. :111

Sección: Desbalances

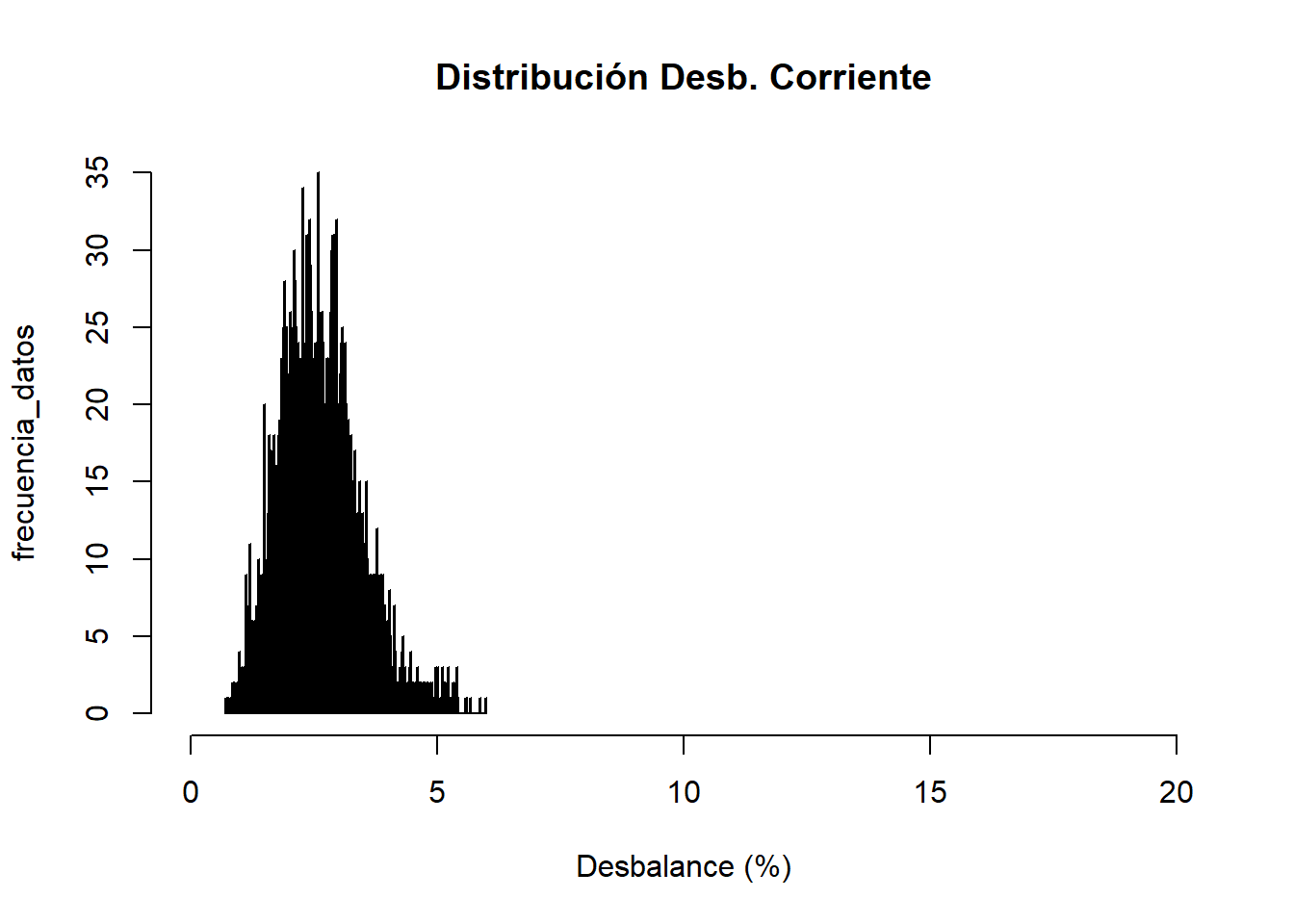

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0.72 1.46 2.56 2.62 3.98 5 6

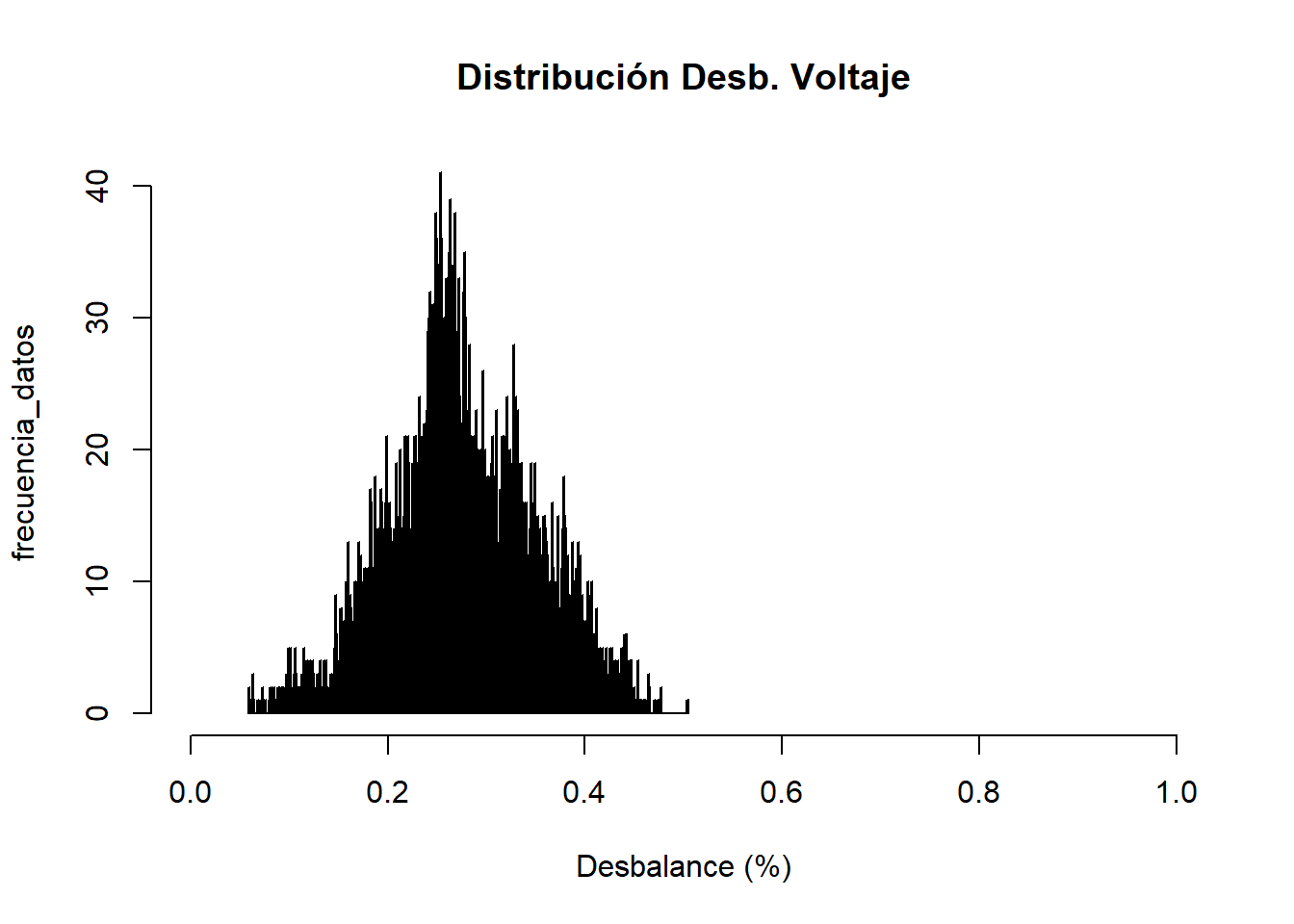

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.06 0.16 0.27 0.28 0.4 0.44 0.5

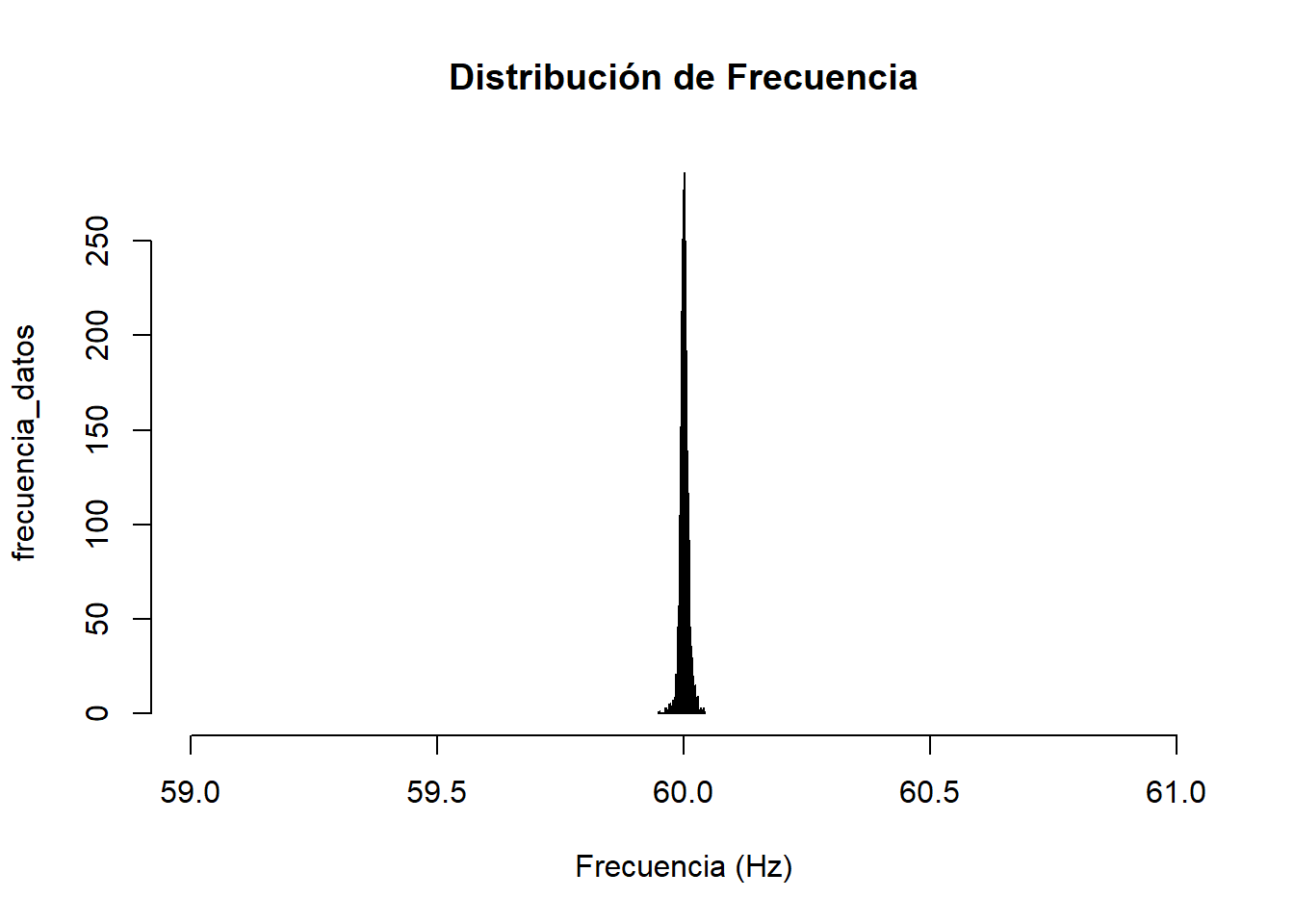

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60 60 60.02 60.03 60.04

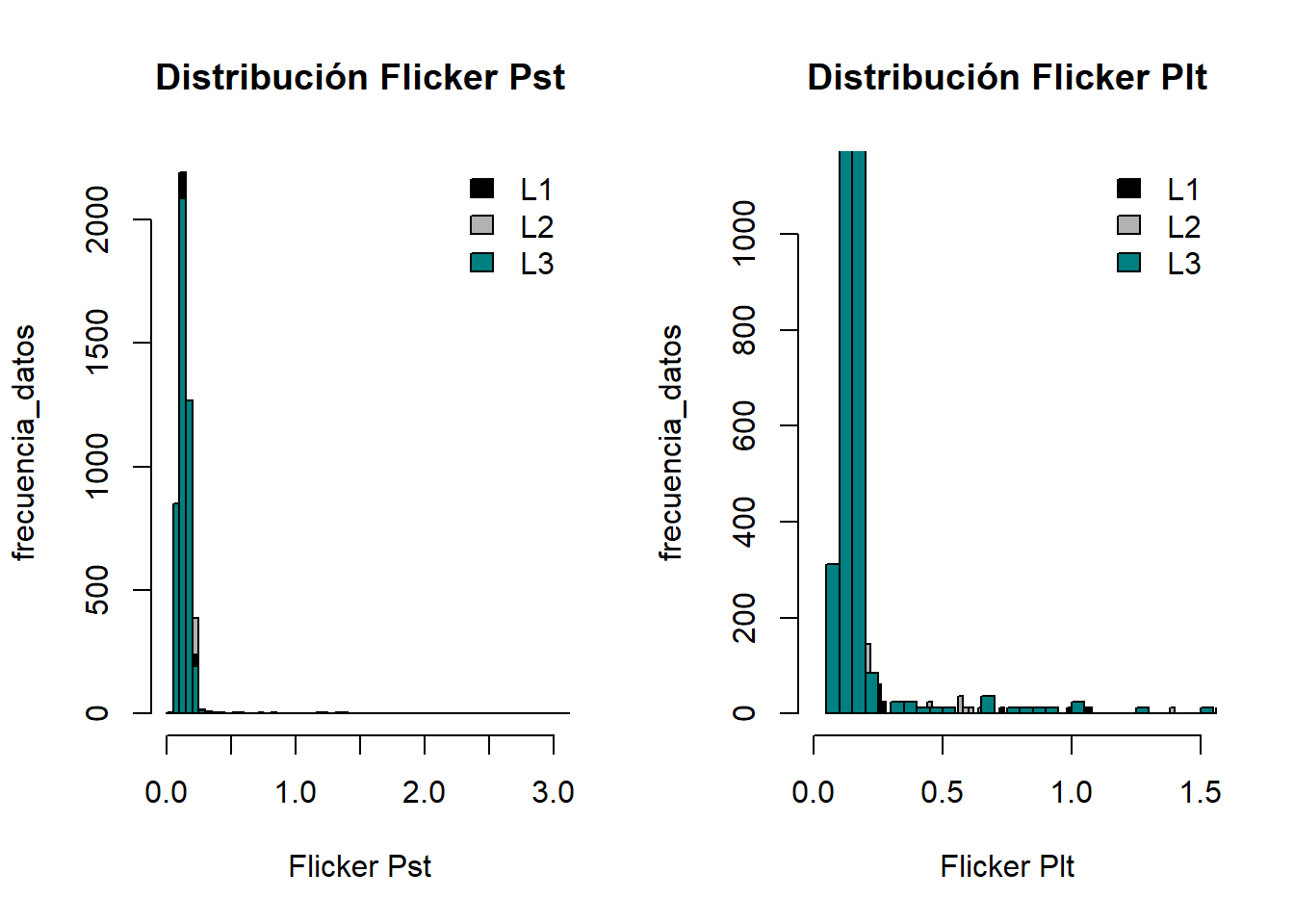

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.04 0.08 0.13 0.16 0.21 0.54 13.94
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.06 0.1 0.14 0.23 0.64 2.46 6.09

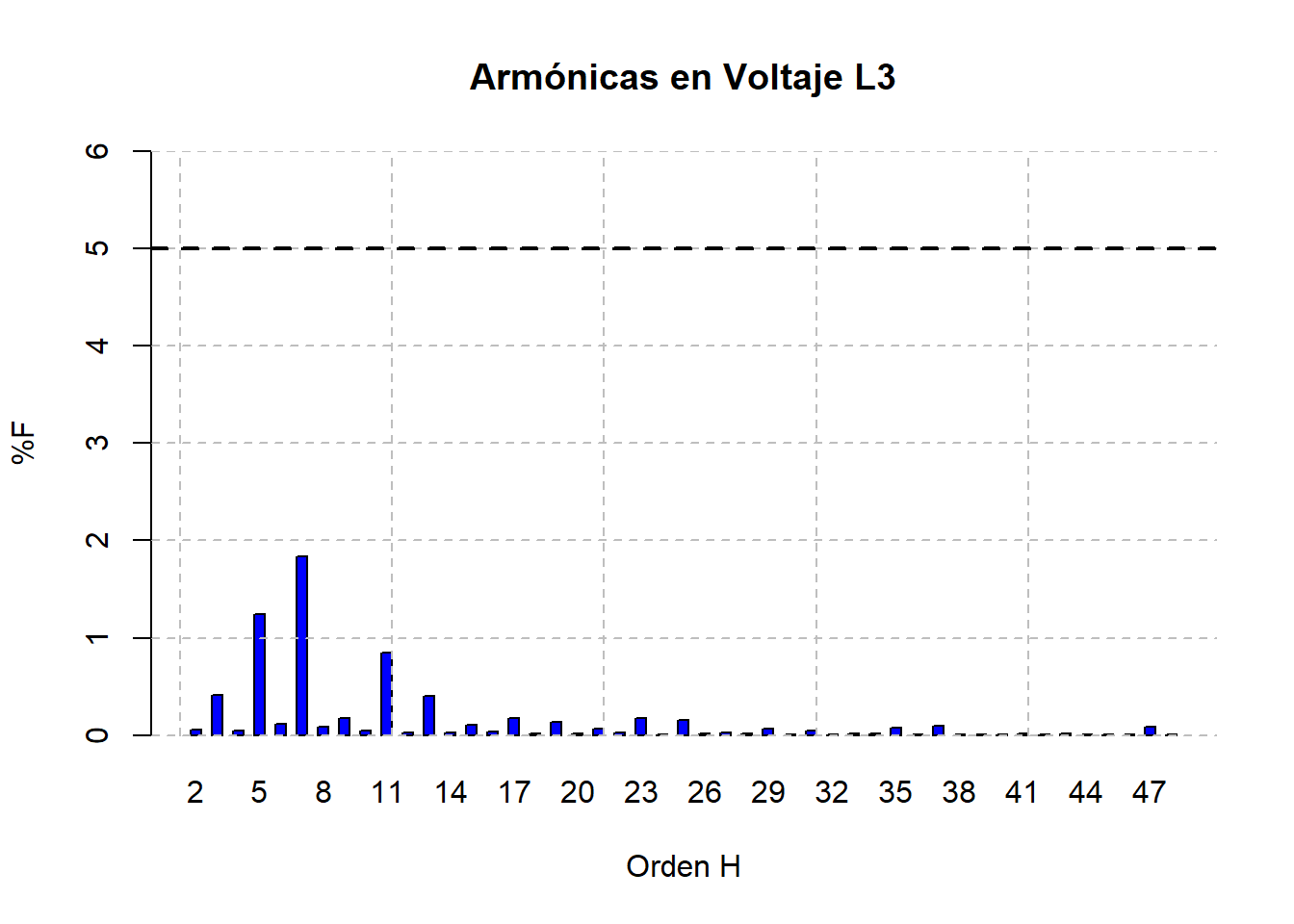

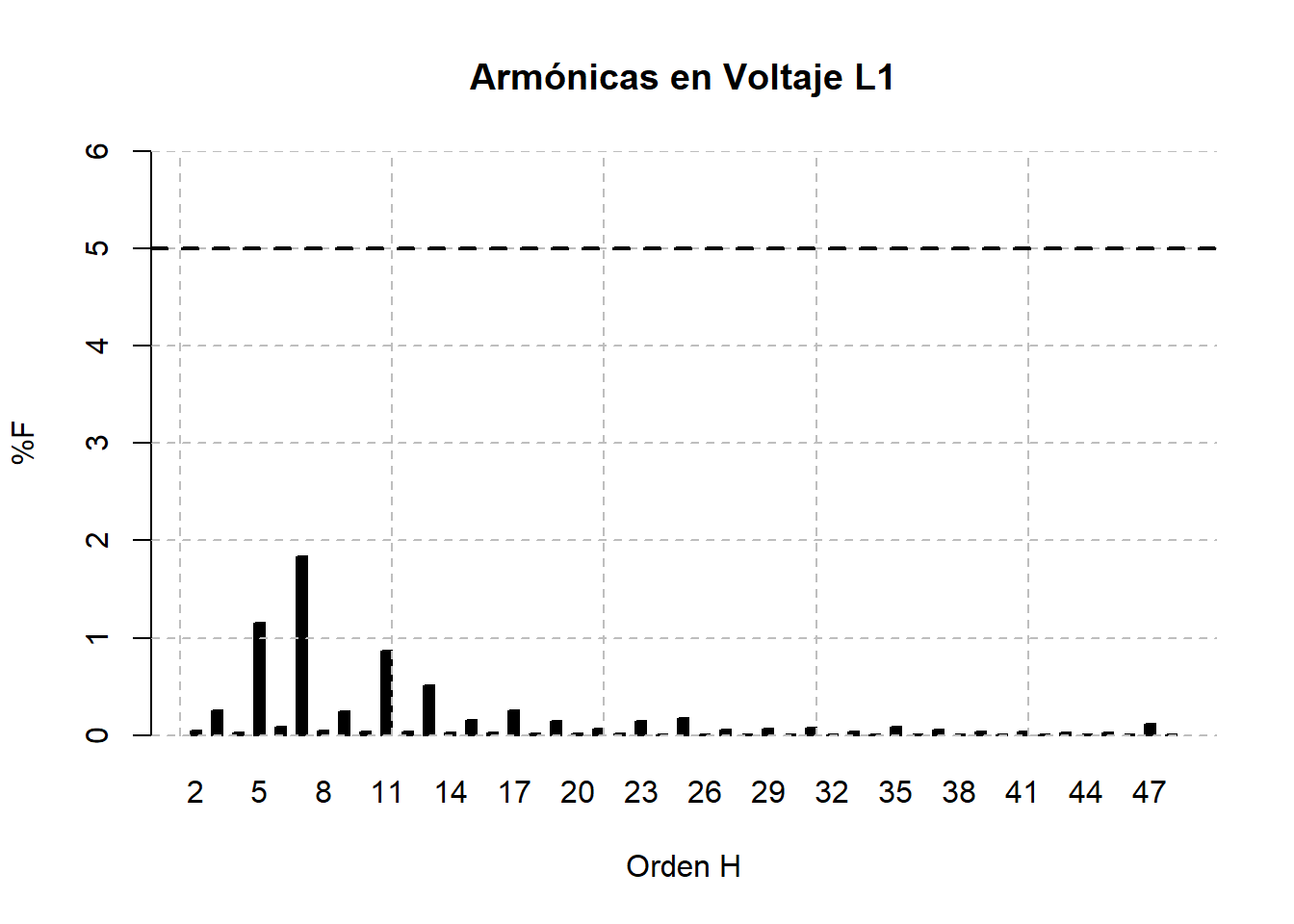

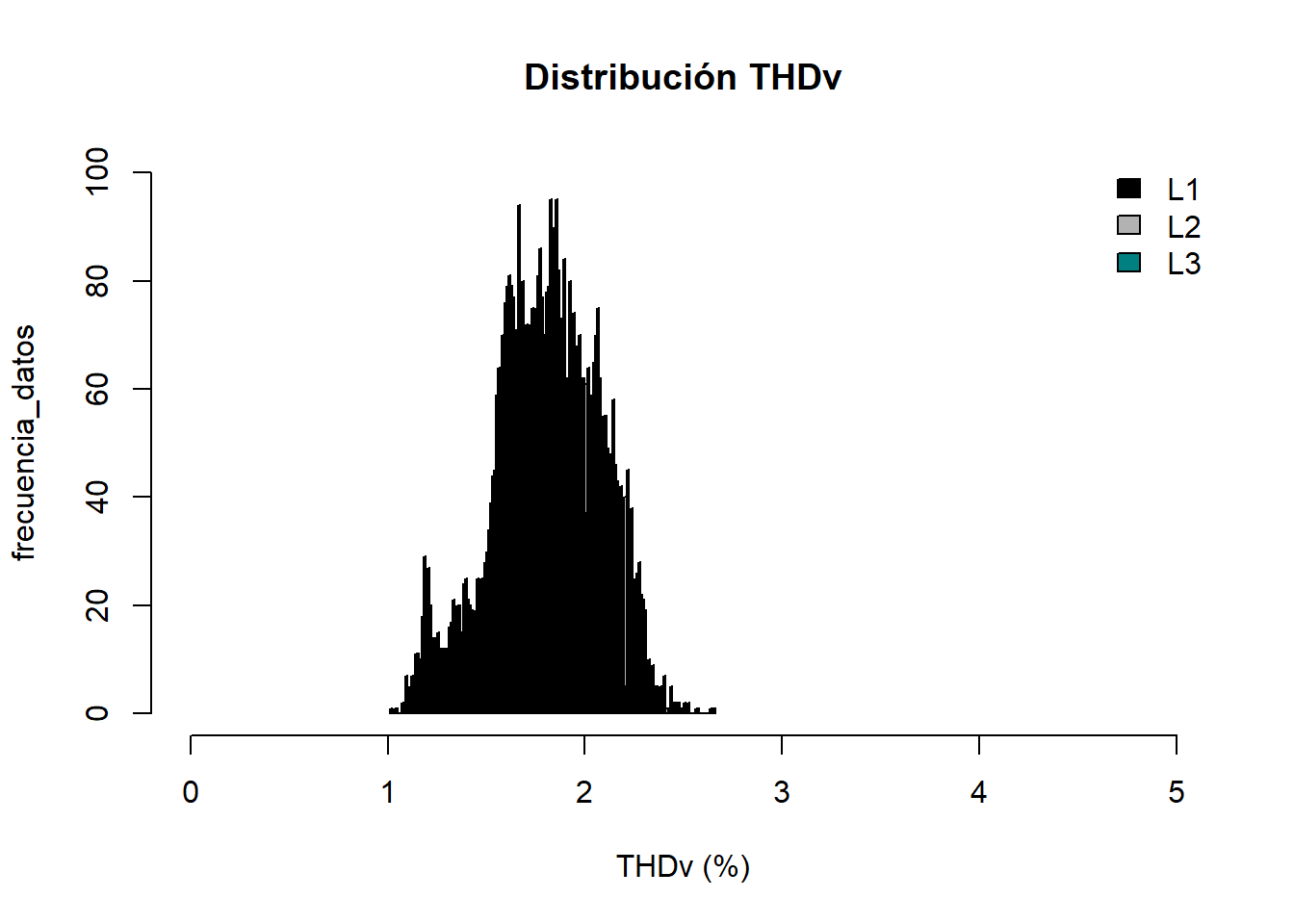

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.0 Min. :1.2 Min. :1.0
1st Qu.:1.6 1st Qu.:1.7 1st Qu.:1.7
Median :1.7 Median :1.9 Median :1.8
Mean :1.7 Mean :1.9 Mean :1.8
3rd Qu.:1.9 3rd Qu.:2.1 3rd Qu.:2.0
Max. :2.5 Max. :2.7 Max. :2.4

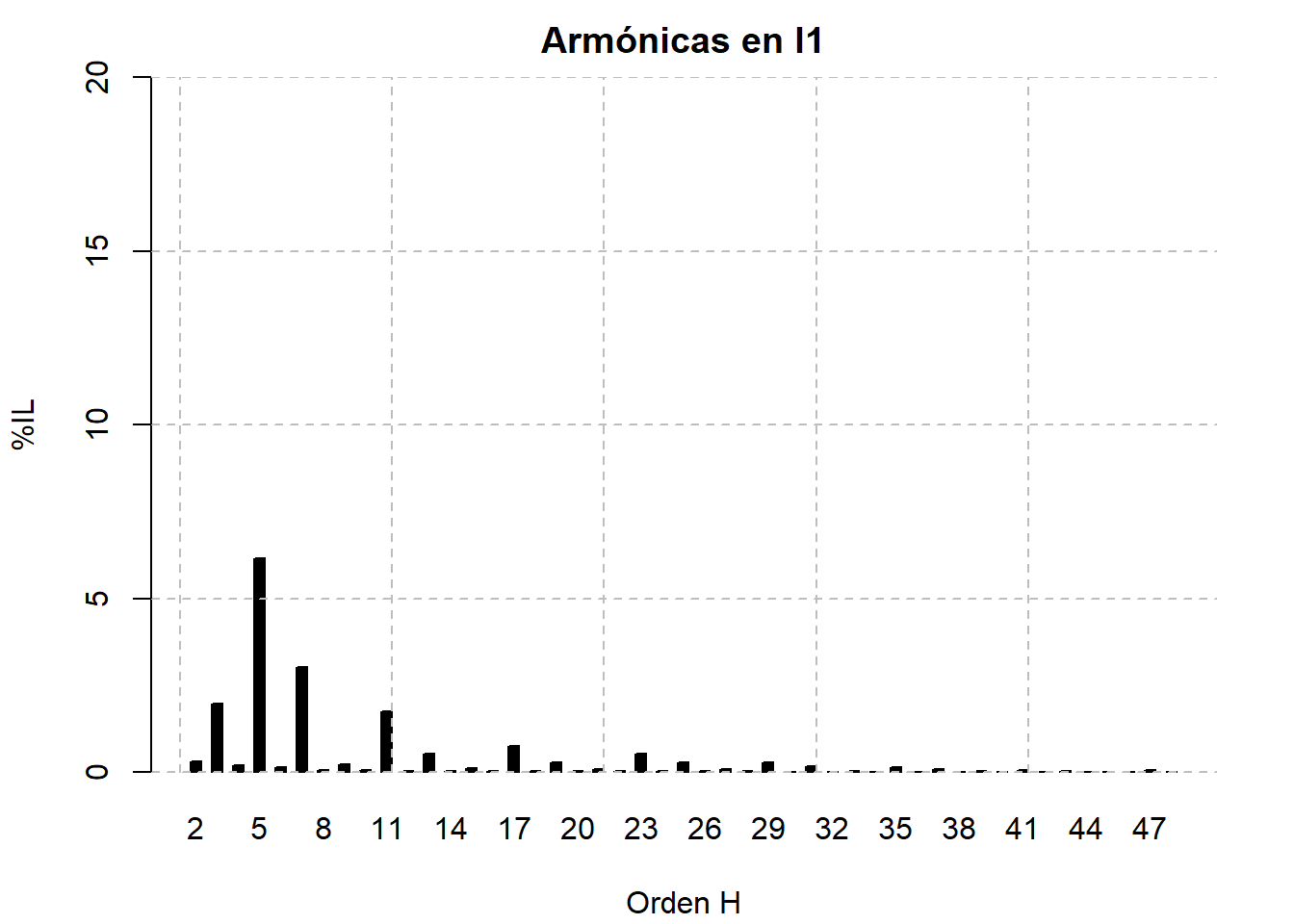

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.31
3 1.98
4 0.19
5 6.15
6 0.14
7 3.03
8 0.07
9 0.21
10 0.05
11 1.74
12 0.03
13 0.52
14 0.04
15 0.10
16 0.04
17 0.76
18 0.02
19 0.28
20 0.02
21 0.07
22 0.03
23 0.53
24 0.02
25 0.26
26 0.02
27 0.07
28 0.02
29 0.28
30 0.01
31 0.16
32 0.01
33 0.04
34 0.01
35 0.14
36 0.01
37 0.09
38 0.01
39 0.02
40 0.01
41 0.05
42 0.00
43 0.04
44 0.01
45 0.01
46 0.01
47 0.05
48 0.00
Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.50
3 1.63
4 0.19
5 6.33
6 0.20
7 3.22
8 0.09
9 0.21
10 0.07
11 1.73
12 0.04
13 0.44
14 0.04
15 0.12
16 0.04
17 0.78
18 0.02
19 0.32
20 0.03
21 0.05
22 0.02
23 0.51
24 0.01
25 0.30
26 0.02
27 0.06
28 0.02
29 0.21
30 0.01
31 0.14
32 0.01
33 0.03
34 0.01
35 0.14
36 0.01
37 0.11
38 0.01
39 0.02
40 0.01
41 0.05
42 0.01
43 0.04
44 0.01
45 0.01
46 0.00
47 0.04
48 0.00
Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.47
3 1.52
4 0.30
5 5.97
6 0.26
7 3.28
8 0.11
9 0.22
10 0.06
11 1.71
12 0.06
13 0.50
14 0.04
15 0.11
16 0.04
17 0.64
18 0.02
19 0.31
20 0.02
21 0.07
22 0.02
23 0.42
24 0.01
25 0.32
26 0.02
27 0.09
28 0.02
29 0.20
30 0.01
31 0.16
32 0.01
33 0.03
34 0.02
35 0.12
36 0.01
37 0.11
38 0.01
39 0.02
40 0.01
41 0.05
42 0.00
43 0.04
44 0.01
45 0.01
46 0.01
47 0.05
48 0.00

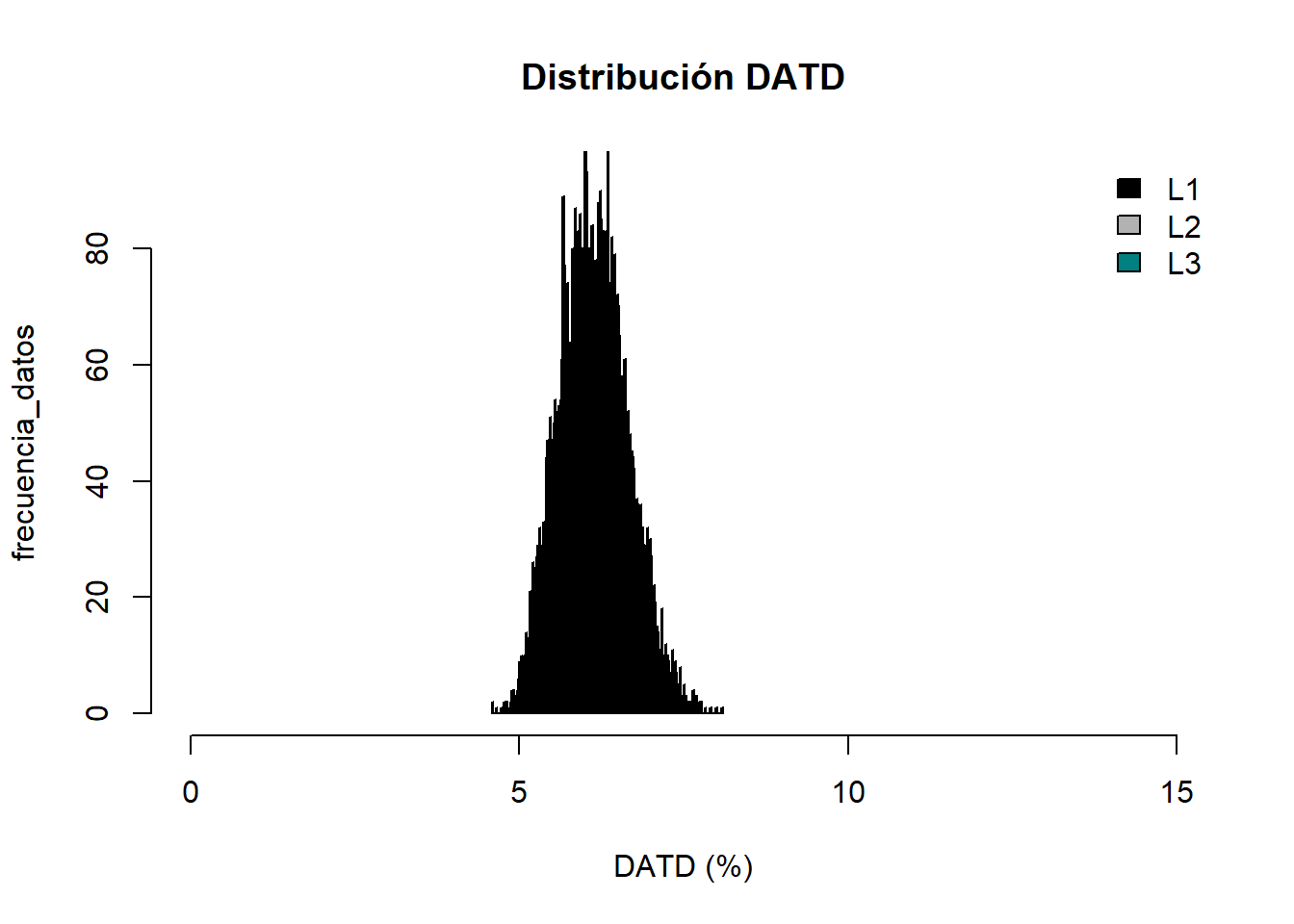

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
4.59 5.4 6.15 6.16 6.97 7.35 8.1
